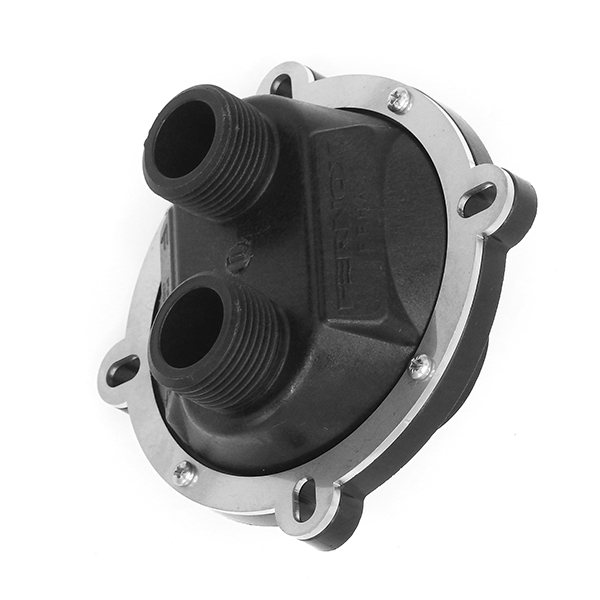

De Powerflow Pump Head Adapter maakt een eenvoudige aansluiting van een spoelmachine op centrale verwarmingsinstallaties via het lichaam van de circulatiepomp mogelijk en is bijzonder geschikt voor condensatieketels met ingebouwde circulatiepomp. Dit product bespaart tijd ter plaatse en is zeer eenvoudig te gebruiken, waardoor een snellere en efficiëntere reiniging mogelijk is.
Gebruiksaanwijzing
1. Sluit de elektriciteitstoevoer af, sluit de afsluitkleppen op de systeempomp en verwijder de pompkop. Zet de pompkop aan de kant.
2.
Plaats de kleine platte pakking van 40mm x 5mm over de centrale aanzuigpoort op de PPHA. Deze pakking past op alle merken pompen.
3. Kies de O-ring met de grootste buitendiameter die het best bij de pomp past – dit zal variëren naargelang het merk van de pomp. Raadpleeg de montagehandleiding.
4. Bevestig de PPHA op de plaats van de pompkop met de originele bevestigingsschroeven die bij de pomp zijn geleverd. (Indien vervangende schroeven nodig zijn, past op de meeste pompen maat M5 of M6). De PPHA zal afdichten als deze niet te strak wordt aangespannen met behulp van de juiste O-ring.
5. Sluit uw krachtspoelpomp aan op de PPHA. Gebruik alleen PLASTIC (PP) ¾” binnendraadmoerliner en afdichtingen, zoals geleverd bij de Fernox Powerflow pomp en PPHA. Zet deze aan de slangen vast met schroefklemmen. Het gebruik van metalen connectoren zal de schroefdraad van de PPHA-fittingen beschadigen en de levensduur ervan verminderen. Let erop dat de niervormige poort op de PPHA de toevoer naar het systeem is en gemarkeerd is met “F”; terwijl de centrale poort met de verende schuifbus de retour is van het systeem en gemarkeerd is met “R”.
De adapter voor de Fernox Powerflow pompkop-adapter is ontworpen voor een eenvoudige aansluiting van je krachtspoelpomp op het leidingwerk van je verwarmingssysteem, waarbij gebruik wordt gemaakt van gangbare pomphuizen als koppelstuk. Hiermee kun je elke radiator op het circuit doorspoelen en krijg je een spoeling met volledig debiet direct waar je het nodig hebt. De Fernox Powerflow pompkop-adapter past op alle standaard cv-pompen en op de meeste combinatie- en systeemketels waarbij de pomp in de ketelbehuizing is ingebouwd. Hij wordt geleverd met drie ‘O’-ringen;
Gebruik 72mm x 5mm (kleinste van de drie grote ringen) voor:
Grundfos UPS 15-50/60
Circulatiepompen CP/SE reeks
Myson CP
Pegler Terrier TC5/TC6
Gebruik 74mm x 6mm (middelste maat en iets dikkere ring) voor:
Wilo Goud
Gebruik 80mm x 5mm (grootste ring) voor:
DAB
De Fernox Powerflow pompkop-adapter is gemaakt van robuust, zuurbestendig polypropyleen en roestvrij staal en vereist slechts minimaal onderhoud. De glijbus moet worden schoongemaakt en indien nodig met siliconenolie of siliconenvet worden gesmeerd. Controleer voor gebruik of de bus in en uit kan veren. O-ringen kunnen slijten of verloren gaan en moeten periodiek worden vervangen. Een verpakking met vervangende O-ringen is beschikbaar.
