De Fernox TF1 vorstbeveiligingsklep is speciaal ontworpen om verwarmingssystemen op waterbasis en warmtepompen met lucht- te beschermen. Bij koud weer, wanneer de temperatuur daalt, kunnen systemen die niet zijn behandeld met een vloeistof op basis van glycol bevriezen in het warmtepompcircuit, wat schadelijke en kostbare schade kan veroorzaken aan kwetsbare warmtepompcomponenten en systeemleidingen; wat uiteindelijk leidt tot voortijdige uitval en reparatie.
De Fernox TF1 vorstbeveiligingsklep is een essentieel, eenvoudig te installeren onderdeel dat is ontwikkeld om bevroren systemen te voorkomen door te detecteren wanneer de vloeistof in het circuit dicht bij het vriespunt is, d.w.z. wanneer de circuittemperatuur onder de 3° C komt. De TF1 vorstbeveiligingsklep opent en laat automatisch systeemwater ontsnappen, waardoor ijsvorming in het warmtepompsysteem wordt voorkomen en de werking van het systeem wordt gewaarborgd.
| Productcode | Type en Maat van Passing | Productgegevensblad (PDF) |
|---|---|---|
| 62667 | ||
| 62666 | ||
| 62665 | ||
| 62664 |
De primaire functie van de TF1 vorstbeveiligingsklep is om te detecteren wanneer de vloeistof in het systeem bijna bevriest. Wanneer de temperatuur in het warmtepompsysteem onder een bepaald punt daalt, gaat de TF1 vorstbeveiligingsklep open en komt er een kleine hoeveelheid vloeistof vrij.
De TF1 vorstbeveiligingsklep is een essentieel onderdeel van het warmtepompsysteem om het systeem te beschermen tegen schade veroorzaakt door bevriezing. Als de vloeistof in het systeem bevriest, kan dit leiden tot dure reparaties en ongeplande stilstand, waardoor het gebouw zonder warmte komt te zitten.
Met het TF1-antivriesventiel kan de systeemvloeistof worden afgetapt wanneer de temperatuur een gemiddelde waarde van 3° C bereikt. Dit voorkomt ijsvorming in het verwarmings- en koelsysteem om mogelijke schade aan de warmtepomp en het leidingwerk te voorkomen.
De TF1 vorstbeveiligingsklep moet in een horizontale positie worden geïnstalleerd, met de uitlaat naar beneden gericht, zodat de systeemvloeistof goed kan wegstromen, vrij van obstakels, zodat het systeem snel en efficiënt kan worden afgevoerd. De TF1 vorstbeveiligingsklep moet buiten worden geïnstalleerd, waar de laagste temperaturen kunnen worden bereikt, en moet uit de buurt van warmtebronnen worden geplaatst die de functionaliteit van de vorstbeveiligingsklep kunnen beïnvloeden.
Het wordt aanbevolen om de TF1 vorstbeveiligingsklep op zowel aanvoer- als retourleidingen te installeren. Het is het beste om de TF1 vorstbeveiligingsklep te isoleren met behulp van de thermische afdekking van de juiste maat die door Fernox wordt geleverd.
Systeem vloeistof: Water
Maximale statische werkdruk: 10 bar
Bereik bedrijfstemperatuur: 0 – 75 graden C
Bereik omgevingstemperatuur: -30 / +60 graden C
Vloeistoftemperatuur (bij het openen): +3 graden C
Vloeistoftemperatuur (bij het sluiten): +4 graden C
Nauwkeurigheid: +/-1 graden C
Aanhaalmoment: 60 NM
Lichaam: Legering van messing (EN 12165 CW 617 N-DW)
Afdichtingen: EPDM
BSP-draad: ISO 228-1
Individueel verpakt met slang en instructies inbegrepen. Geen speciale opslagvereisten.
| Productcode | Type en Maat van Passing | Streepjescode van de Enkele Eenheid | Afmetingen per stuk (hoogte x breedte x diepte) | Barcode op de omdoos (ITF) | Afmetingen buitenverpakking(Hoogte x Breedte x Diepte) |
|---|---|---|---|---|---|
| 62667 | |||||
| 62666 | |||||
| 62665 | |||||
| 62664 |
Warning: The following instructions must be read and understood before installing and maintaining the product.
Warranty: Fernox covers the product for a warranty period of 5 years as long as it is used in the correct manner and under the terms indicated in the technical specifications listed.
Preparation for installation
Ensure that the pipes are clean. Do not allow debris, tape, or any other solid element to settle in the system.
Installation
Fernox Antifreeze Valves must only be installed in a horizontal position, with the outlet facing downwards, to allow the drained water to flow out properly and free from obstructions.
Fernox Antifreeze Valves must be installed externally, in the coldest part of the system, where there is a risk of frost. It is recommended to install a Fernox Antifreeze Valve on both pipes (flow and return Fig. 3). They must also be positioned away from heat sources that could affect correct operation.

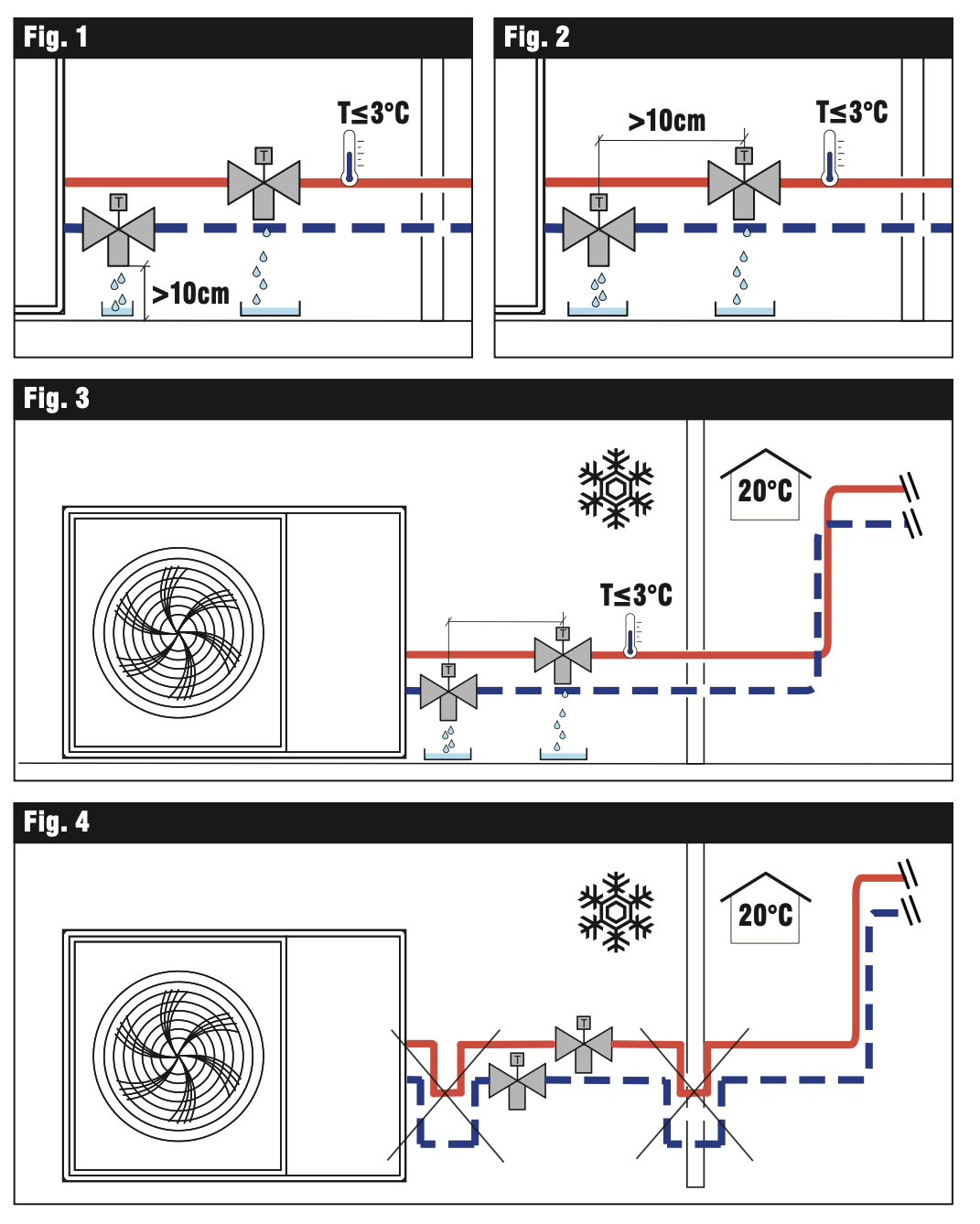

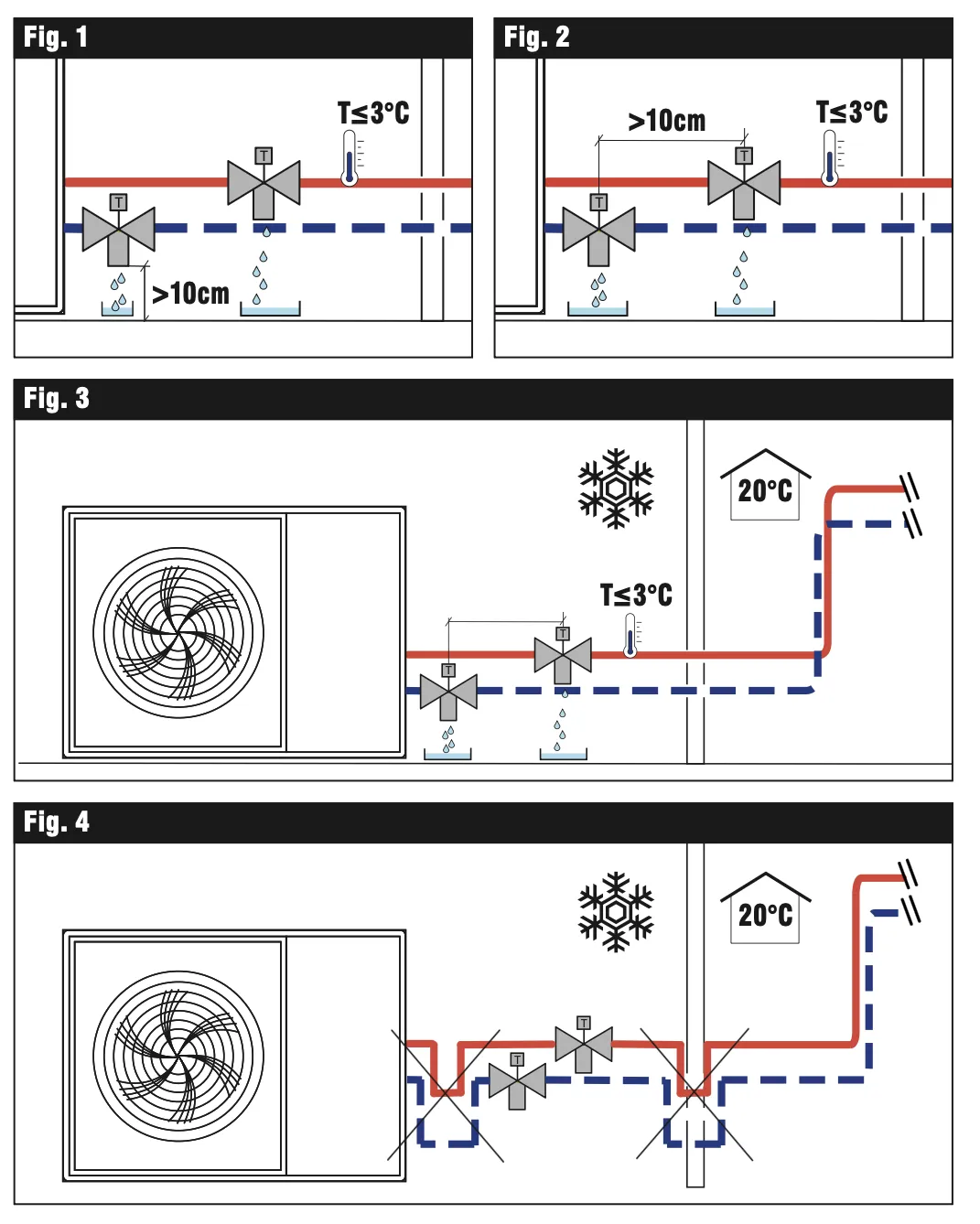

Keep a distance of at least 10 cm from the ground (Fig. 1). Maintain a distance of at least 10 cm between the antifreeze valves so that, in the event of a discharge, the valve positioned above does not discharge onto the valve below (Fig. 2).
In-line with regulations, the discharge from the antifreeze valve must be routed into an appropriate collection tray or pipe.
It is advisable to keep the system under pressure at all times, even when draining a Fernox Antifreeze Valve.
In very hard water areas there must be provision for adequate filtration and water treatment of the water before it enters the system, according to technical standards.
Do not make any trap connections.
If the shape of the connection pipe has the potential to create a trap effect (as shown in Fig. 4), drainage is prevented and frost protection will no longer be guaranteed.
Do not use heat above 65°c.
Insulation
Insulation ensures the system is working at optimum efficiency. When using insulation only place it around the body. DO NOT COVER the vacuum breaker. When the valve is installed externally it must be protected from rain, snow and direct sunlight.
