Nauwkeurig, eenvoudig te gebruiken antivries-tester die gebruik maakt van een verstelbaar oculair om de lichtbreking te meten die wordt afgegeven door alle antivries-producten op basis van glycol, om de concentratie van het middel in het systeem te bepalen.
De brekingsindex van een materiaal is een optische meting van het vermogen van het materiaal om een lichtbundel die erin valt te buigen. De brekingsindex kan worden gebruikt om de concentratie van een materiaal te bepalen wanneer het is opgelost in water, vanwege het verschil in brekingsindex tussen water en het materiaal dat wordt gecontroleerd. Alle antivries-middelen op basis van glycol breken licht en deze eigenschap kan worden gebruikt om de aanwezige concentratie van het middel te bepalen.
Gebruik:
De refractometer heeft een verstelbaar oculair. Als de gebruiker normaal een bril draagt, kan het zijn dat de schaal scherper is zonder bril. Raadpleeg voor kalibratie de procedure in de gebruiksaanwijzing. Bij het bepalen van de antivries-concentratie in een watersysteem is het aan te raden om het gemiddelde van twee of drie metingen te nemen, als de tijd het toelaat.
Testprocedure:
Neem een klein monster van de testoplossing in een schoon bakje. Zorg ervoor dat het monster geen gruis bevat dat krassen op het prisma kan veroorzaken. Laat de monsters afkoelen tot kamertemperatuur voordat ze getest worden. Zeer hete oplossingen kunnen het glazen prisma doen barsten en zullen ook onnauwkeurige resultaten geven. Open het afdekplaatje aan het uiteinde van het instrument dat het verst verwijderd is van het oculair en plaats 2-3 druppels van het testmonster op het prisma. Gebruik alleen plastic applicatorstaafjes, omdat het glas van het prisma relatief zacht is en gemakkelijk kan krassen. Sluit het afdekplaatje en richt het instrument op een geschikte lichtbron. Als je door het oculair kijkt, zie je een cirkelvormig veld met een verticale schaalverdeling in het midden. Als er een optisch actief materiaal in het monster aanwezig is, wordt het veld ook horizontaal opgesplitst in donkere en lichte gebieden. De positie waar de scheidingslijn tussen licht en donker de verticale schaal kruist, is het punt van waaruit de meting moet worden gedaan. Kies een geschikte schaal voor het type antivries dat wordt getest.
Lees de antivries-concentratie af en vergelijk deze met de aanbevolen concentraties.

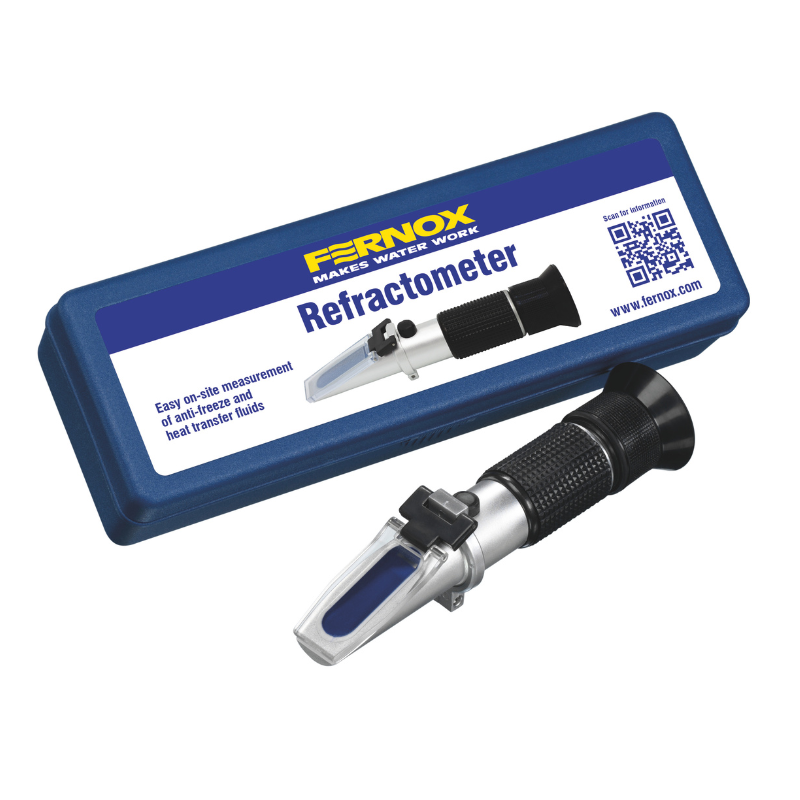

Fernox Refractometer wordt geleverd in een plastic doos en een gebruiksaanwijzing met details over het gebruik.
| Productcode | Streepjescode van de Enkele Eenheid | Afmetingen per stuk (hoogte x breedte x diepte) | Barcode op de omdoos (ITF) | Afmetingen buitenverpakking(Hoogte x Breedte x Diepte) |
|---|---|---|---|---|
| 62733 |
Simple test for antifreeze concentration

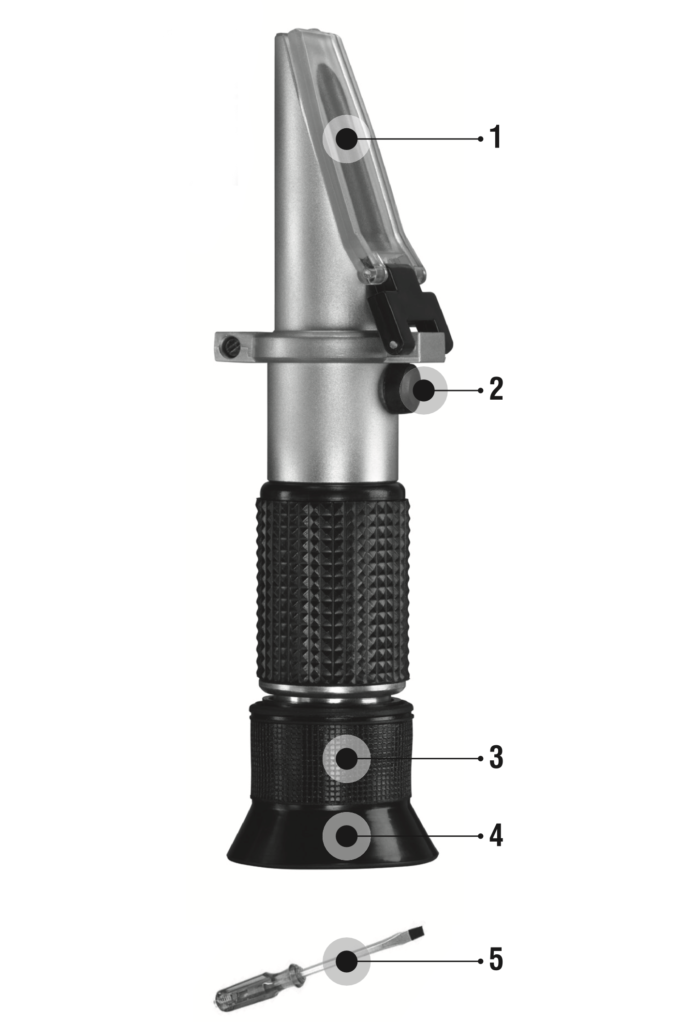

1. Daylight Plate
2. Calibration Screw
3. Focus Adjustment
4. Eyepiece
5. Calibration Screwdriver
| Range | Min Div./Accuracy | |
|---|---|---|
| Ethylene Glycol | -50°C–0°C (0–70%) | ±5°C (5%) |
| Propylene Glycol | -50°C–0°C (0–70%) | ±5°C (5%) |
How to use
1. To calibrate, aim the front of the Fernox Refractometer in the direction of bright light and adjust the eyepiece until the reticle can be seen clearly.
2. Open the daylight plate and pipette 2–3 drops of water onto the main prism. Close the daylight plate and press it lightly so the water spreads across the entire surface of the prism without air bubbles or dry spots. Allow the sample to remain on the prism for approximately 30 seconds.
3. Adjust the calibration screw until the light/dark boundary coincides with the zero line. Adjustment of the refractometer with temperature compensation should ideally be made at an ambient temperature of 20°C. If the ambient temperature changes by more than ±2°C, recalibrate using the above steps to maintain accuracy.
4. Only use the refractometer after calibration. To take a reading, open the daylight plate and clean the prism surface with a soft cotton cloth. Pipette 2–3 drops of the solution to be measured onto the main prism. Close the daylight plate and press lightly. Looking through the eyepiece, read the scale at the light/dark boundary. The reading will show the percentage of fluid and the corresponding frost protection (°C).
5. After measurement, clean the prism and cover plate using a moist cotton cloth.
Maintenance
When used appropriately, the Fernox Refractometer is maintenance-free.
Points to note
When adjusting the zero point, the water and solution should be at the same temperature. If the temperature varies, the zero point should be adjusted every 30 minutes.
Do not wash the refractometer, as water may enter the instrument.
Handle with care and avoid scratching the optical surfaces.
The Fernox Refractometer should be stored clean and dry in the box provided.
