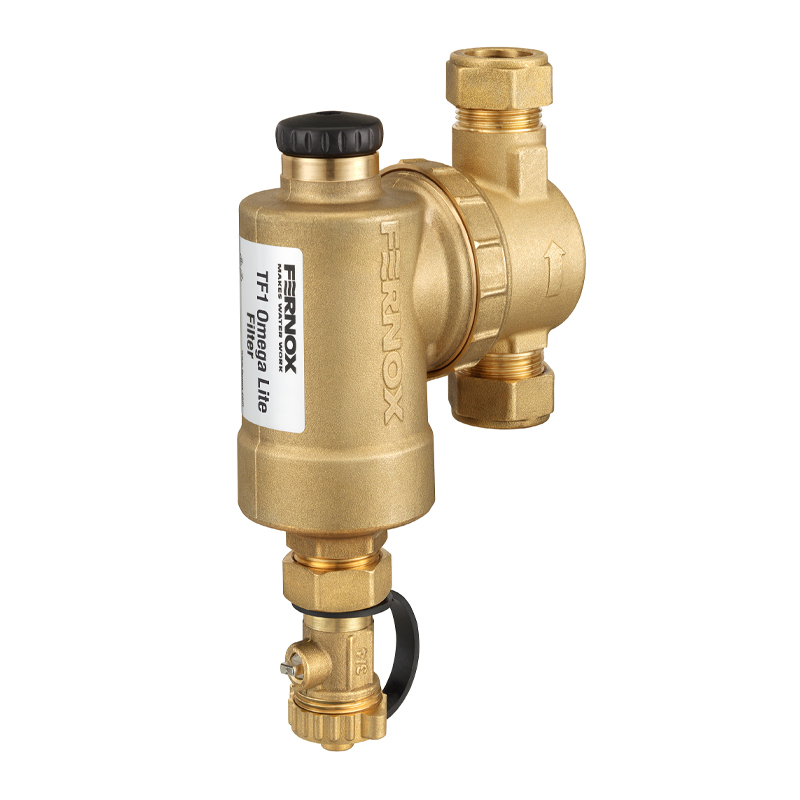

Het TF1 Omega Lite-filter is ontworpen om hoogwaardige systeembescherming te bieden in een compact, ruimtebesparend ontwerp, ideaal voor installaties waar de toegankelijkheid beperkt is.
Dankzij de geavanceerde Hydronic Particle Separation (HPS)-technologie in combinatie met krachtige magnetische filtratie vangt het filter zowel magnetisch als niet-magnetisch vuil effectief op, waardoor een optimale efficiëntie en een lange levensduur van het systeem worden gegarandeerd.
De Omega Lite is ontworpen met het oog op de installateur en maakt een snelle, probleemloze installatie en onderhoud mogelijk. Dankzij het onderhoudsvriendelijke ontwerp is demontage en vervanging van O-ringen niet nodig, wat de tijd ter plaatse aanzienlijk verkort en de complexiteit van het onderhoud minimaliseert.
De TF1 Omega Lite is vervaardigd uit hoogwaardig messing voor duurzaamheid en betrouwbaarheid en biedt een robuuste, duurzame oplossing zonder in te boeten aan prestaties.
Het TF1 Omega Lite-filter is vervaardigd uit hoogwaardig messing van technische kwaliteit en is geschikt voor toepassingen in verwarmings- en koelsystemen.
Het TF1 Omega Lite-filter is ontworpen om een minimaal drukverlies te garanderen en tegelijkertijd een hoge opvangrendement te behouden. De interne HPS, magneetassemblage en het gebied met lage doorstroming zijn allemaal zo ontworpen dat het filter een reeks systeemverontreinigingen kan opvangen, zonder dat dit invloed heeft op de rest van het verwarmingssysteem.
Het TF1 Omega Lite-filter maakt gebruik van een reeks hoogwaardige onderdelen die ervoor zorgen dat het filter de best mogelijke prestaties levert. De magneet is vervaardigd uit hoogwaardig neodymium, wat een hoge opvangcapaciteit mogelijk maakt, in combinatie met de roestvrijstalen hydronische deeltjesscheider, die een continue en consistente filtratie van een reeks systeemverontreinigingen mogelijk maakt.
Ontworpen voor installatie op huishoudelijke verwarmingssystemen op de relevante leidingdiameter. Het TF1 Omega Lite-filter kan eenvoudig worden gemonteerd op horizontale of verticale leidingen in beide stroomrichtingen. Het TF1 Omega Lite-filter is ontworpen om de ketel te beschermen tegen de schadelijke effecten van circulerend corrosieafval, dat zich in het systeem heeft verzameld als gevolg van een chemische reactie wanneer water in contact komt met gemengde metalen die worden gebruikt in een verwarmings- en koelsysteem. Het TF1 Omega Lite-filter moet worden gemonteerd op de retourleiding naar de boiler en kan worden geïnstalleerd tot 45⁰ ten opzichte van de verticale positie.
Geschikte vloeistoffen
Water
Gegineerde glycoloplossingen
Fernox-chemicaliënassortiment / systeemadditieven
Maximaal percentage glycol: 50%
Maximale werkdruk: 10 bar
Maximale stroomsnelheid: 50 l/min / 13,2 GPM
Maximale werktemperatuur: 100 °C
Opvangpercentage: tot 100% van de verontreinigingen in het systeem
Werkingsprincipe
Verontreinigd water komt via het verdeelstuk in het filter terecht en voert allerlei systeemafval en zwevende deeltjes mee. Dit afval, waaronder ijzerhoudende onzuiverheden zoals magnetiet, stroomt door het verdeelstuk naar het hoofdgedeelte van het filter.
Het water wordt naar de bodem van het filter gedrukt door de speciaal ontworpen stromingseigenschappen die binnen het filter worden gecreëerd door de Hydronic Particle Separator (HPS). De HPS helpt om alle vuildeeltjes die in het water zweven te verstoren en deze deeltjes naar een speciaal ontworpen gebied met een lage stroming aan de basis van het filter te leiden.
Door de dynamische stroming van het water in het filter kunnen ijzerhoudende onzuiverheden ook worden opgevangen door de krachtige magneet.
Om het filter te verlaten, moet het water over de magneetmantel en rond de HPS stromen en vervolgens uit het verdeelstuk. Op deze manier kan vuil uit het systeem moeilijk uit de unit ontsnappen en wordt het ofwel opgevangen in het gebied met lage stroming, ofwel door de krachtige magneet, waardoor er schoon water uit het filter komt.

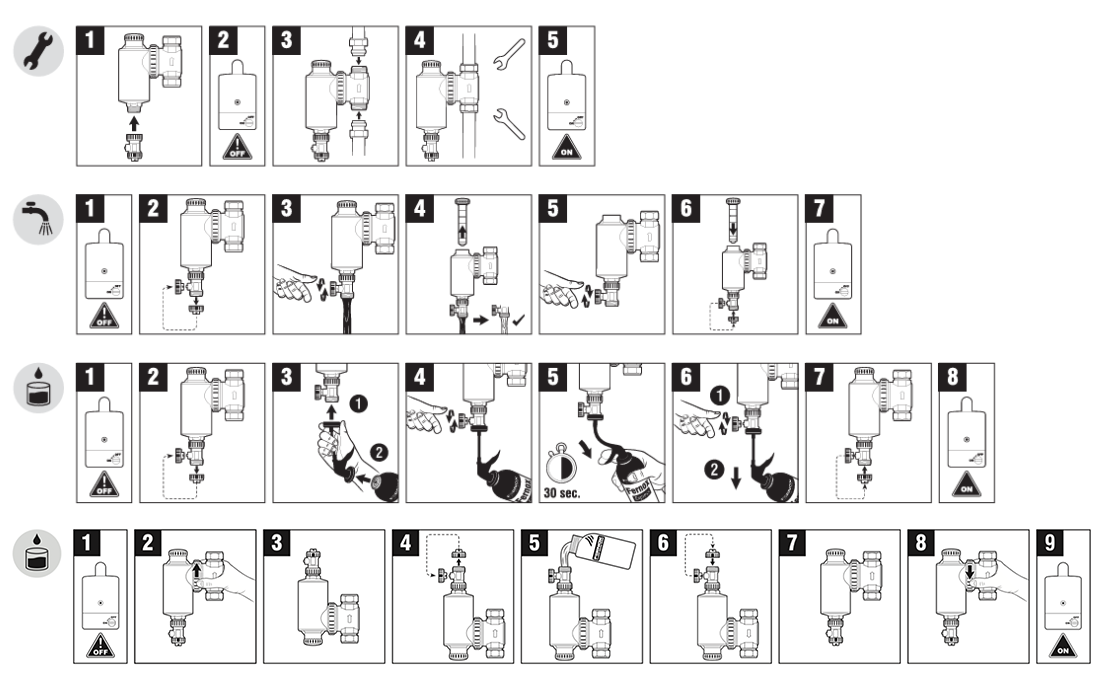

Het vuil dat zich in het filter heeft verzameld, kan vervolgens worden afgevoerd door de magneet uit de mantel te verwijderen en de afvoerklep te openen. Deze procedure wordt beschreven in de reinigingshandleiding en vereist geen uitschakeling van het systeem of demontage van het filter.
Filterhuis – Gesmeed messing (EN 12165-CW617N-DW)
Verdeelstuk – Gesmeed messing (EN 12165-CW617N-DW)
Magneet – Neodymium
Hydronische deeltjesscheider – Roestvrij staal
borgring – Roestvrij staal
Aftapkraan – Messing (EN 12165-CW617N-DW)
Afsluitkleppen (indien van toepassing) – Messing (EN 12165-CW617N-DW)
Afdichtingen en sluitringen – EPDM
Zoals bij alle magnetische producten, moet u extra voorzichtig zijn bij het hanteren van magnetische filters als u een geïmplanteerd hartapparaat heeft.
Individueel verpakt. Geen speciale opslagvereisten.
| Productcode | Streepjescode van de Enkele Eenheid | Afmetingen per stuk (hoogte x breedte x diepte) | Barcode op de omdoos (ITF) | Afmetingen buitenverpakking(Hoogte x Breedte x Diepte) |
|---|---|---|---|---|
| 62799 |
